    Автоматизированная система контроля качества воды

    Централизованный мониторинг обеспечивается постоянным измерением параметров качества воды на содержание остаточного хлора и мутности с оперативным обнаружением, отображением и сигнализацией отклонений от заданных значений. Передача данных производится по оптоволоконному кабелю или радиоканалу. Оперативное отображение данных осуществляется на АРМ оператора ЦДУ с минимальными временными задержками не более 5сек. В системе предусмотрена возможность расчета сводных показателей качества воды на базе архивированных данных. Сводные показатели отображаются на АРМ в виде графиков и таблиц.

    Шкаф контроля давления воды Интерфейс мониторинга давления воды

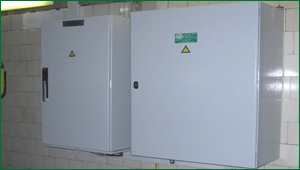

    Общий вид ШКТО и ШККВ

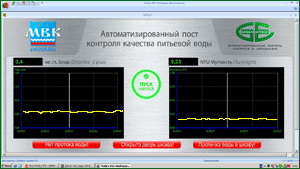

    Интерфейс мониторинга качества воды

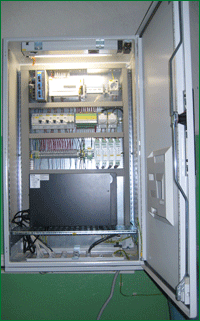

    Шкаф контроллерного и телекоммуникационного оборудования

    Шкаф контроллерного и телекоммуникационного оборудования (ШКТО) обеспечивает бесперебойное питание всех приборов и технических средств, участвующих в контроле качества воды и организации непрерывной связи с центром обработки данных (ЦОД).

    Схема шкафа контроллерного и телекоммуникационного оборудования Шкаф контроллерного и телекоммуникационного оборудования
    Схема ШКТО Шкаф контроллерного и
    телекоммуникационного оборудования

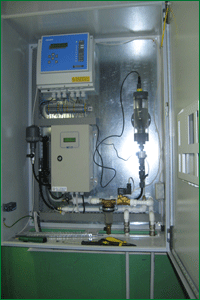

    Шкаф контроля качества воды

    Шкаф приборов измерения и контроля качества воды (ШККВ) с установленными блоками Depolox 3 plus и Turbilight NT10691 обеспечивает непрерывный проба-отбор и анализ параметров протекающей воды.

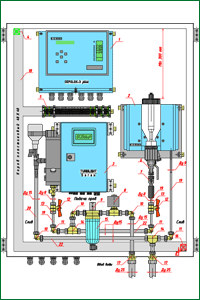

    Схема шкафа контроля качества воды Шкаф контроля качества воды
    Схема ШККВ Шкаф контроля качества воды


    Комплексный проект внедрения автоматизированной системы контроля качества воды включал в себя следующие этапы:
  • предпроектное обследование
  • разработка проектно-сметной документации
  • проектирование и программирование SCADA системы
  • сборка устройств управления
  • поставка оборудования
  • монтаж и пуско-наладочные работы
  • обслуживание

    Примеры построения и внедрения АСУ ТП:

  • Автоматизированная система контроля давления воды
  • Автоматическая система диспетчерского контроля и управления водоснабжением регулирующего водопроводного узла
  • Автоматизированная система учёта напоров и показаний водосчётчиков на повысительных насосных станциях
  • Автоматизированная система управления наружным освещением (АСУНО)
  • Система многопараметрических датчиков
  • Солнечная установка


  • Автоматизированная система контроля качества воды
