Автоматическая система диспетчерского контроля и управления водоснабжением регулирующего водопроводного узла
Централизованный оперативный контроль обеспечивается постоянным периодическим измерением параметров технологического процесса, отображением, обнаружением и регистрацией отклонений от заданных значений. Сигнализацией изменений состояния оборудования (в том числе и аварийных сигналов). Сводные показатели отображаются на АРМ в виде графиков и таблиц.
Шкаф контроллерного и телекоммуникационного оборудования
Шкаф контроллерного и телекоммуникационного оборудования (ШКТО) осуществляет централизованный сбор и передачу данных от датчиков и систем, расположенных на объекте в центр обработки данных (ЦОД), для дальнейшей обработки, а также прием и выдачу команд оператора для управления исполнительными механизмами.
|
|
Схема шкафа контроллерного и
телекоммуникационного оборудования
(вид спереди)
|
Схема шкафа контроллерного и
телекоммуникационного оборудования

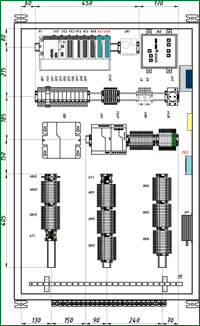

(внутренний вид)
|
Шкаф вводно-распределительного устройства
Шкаф вводно-распределительного устройства (ВРУ) предназначен для учета и обеспечения всего оборудования и систем объекта электропитанием от одного из двух вводов. В состав шкафа входит автомат включения резерва АВР, блок бесперебойного питания для системы охранно-пожарной сигнализации (ОПС), оборудования ШКТО и узла учета электроэнергии.
|
|
Схема шкафа
вводно-распределительного устройства
(вид спереди)
|
Схема шкафа
вводно-распределительного устройства
(внутренний вид)
|
Шкаф управления приводами запорной регулирующей арматуры
Шкаф управления приводами запорной регулирующей арматуры (ШУЗ) предназначен для непосредственного управления электроприводом ЗРА. Он принимает команды управления, формирует сигналы состояния и тревог своего внутреннего оборудования, самого электропривода и механизмов ЗРА, формирует сигнал текущего положения ЗРА и непрерывно передаёт данные о текущем состоянии электропривода и ЗРА в ШКТО.
|
|
Схема шкафа управления приводами
запорной регулирующей арматуры
(вид спереди)
|
Схема шкафа управления приводами
запорной регулирующей арматуры
(внутренний вид)
|
Щит местного и диспетчерского управления системами освещения и отопления
Щит местного и диспетчерского управления системами освещения и отопления (ЩОТ) предназначен для местного и диспетчерского телеуправления системами освещения и отопления. В функции ЩОТ входит прием команд управления, контроль состояния своего внутреннего оборудования, состояния самих систем освещения и отопления по температуре и включено или выключено освещение в конкретной зоне и по запросу ПЛК передает данные о состоянии ламп и нагревателей в ШКТО.
|
|
Схема щита местного и диспетчерского
управления системами освещения и отопления
(вид спереди)
|
Схема щита местного и диспетчерского
управления системами освещения и отопления
(внутренний вид)
|
